XFigure是一款协助结构工程师查看并整理YJK计算结果的工具软件。其主要功能如下：
1.读取某个目录下的YJK计算结果数据文件，并将计算结果进行归类、整理及适当处理，以图形和输出Excel表格的方式展示给工程师。
2.程序可绘制的图形大致分为结构整体指标和构件信息两类。其中结构指标类中包括：结构最大层间位移角曲线、最大楼层位移曲线、扭转比曲线、刚度比曲线，
层抗剪承载力比曲线、楼层剪力与倾覆力矩曲线、墙/柱沿结构高度的尺寸变化和材料变化图、楼层质量分布图等；构件信息类中包括：剪力墙、柱轴压比图、剪压比图、内力图、配筋率图等。
3.本程序绘制的所有图形均可另存为高清矢量格式的图片文件，插入word文档或PPT中仍能保有良好的清晰度。

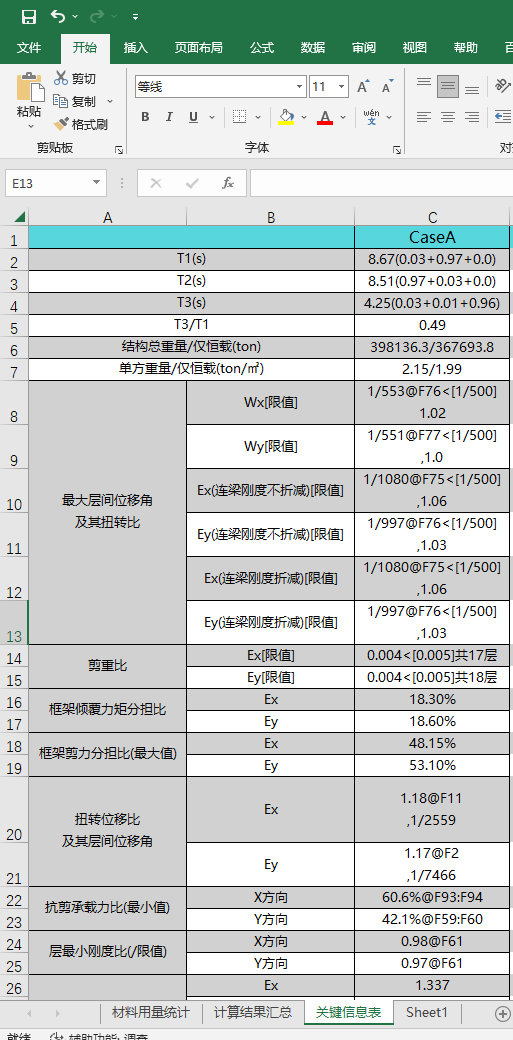

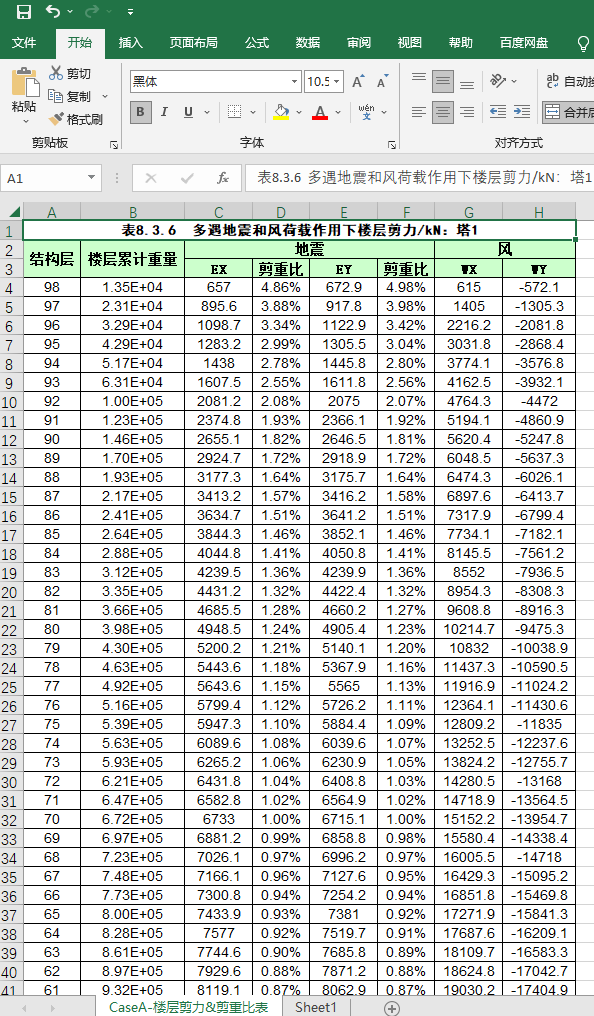

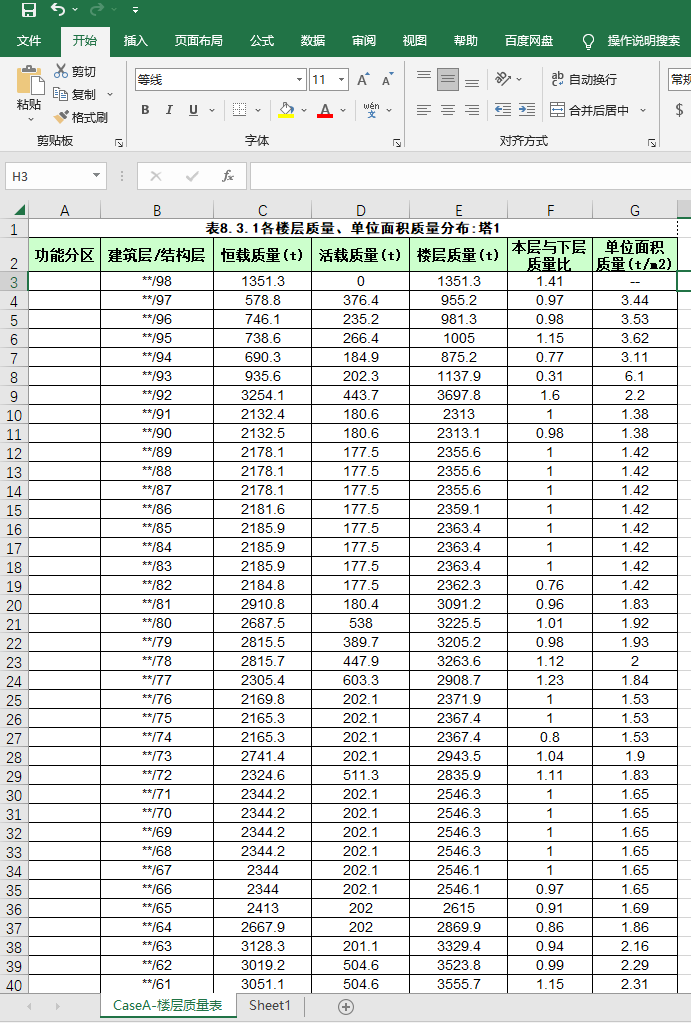

4.整理结构相关计算结果表格，如关键信息表、结构楼层质量表、楼层剪力及剪重比表等，并输出成excel文件中，为撰写超限报告或填报超限审查申报表提供极大便利。
5.支持多计算模型之间关键结构计算指标及经济性指标的对比，便于工程师在项目设计结构方案选型过程中进行对比和优化，从而寻找最优方案。

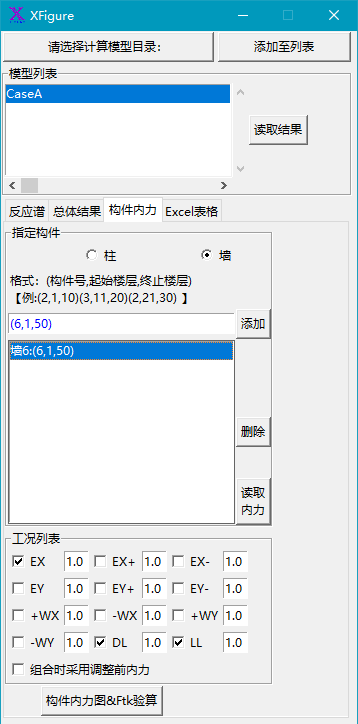

6.提取指定的墙肢的单工况内力，并根据用户任意指定组合绘制相应内力图以及进行2ftk验算。
7.其它功能。。。。。
.svg)
.svg)
.svg)

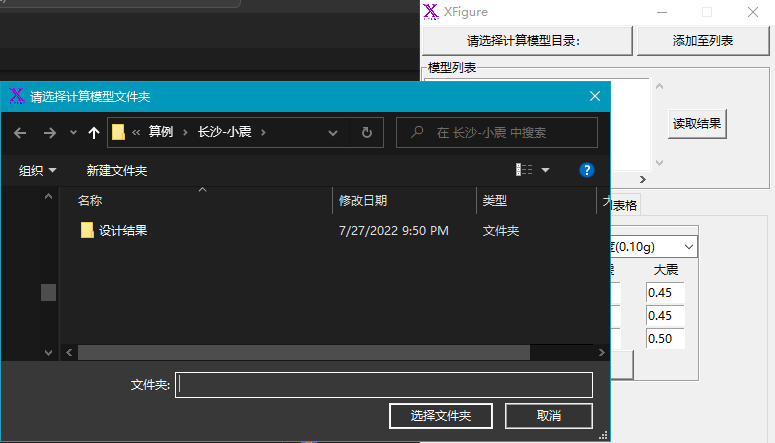

1.双击“XFigure.exe”，点击 “请选择计算模型目录” 按钮，选取 YJK计算模型（*.yjk） 所在的目录
并点击“确认”。程序会针对该计算模型进行初步判断，符合要求可点击“添加至列表”添加至模型列表中。如下图所示；
注：为处理方便，程序会自动将所添加模型进行命名，用户有需要时可双击其名称进行更改。
2.点击“读取结果”按钮，待程序正常完成读取后即可根据需要选择绘制。
